تحويل محرك ثلاثي الفاز ليعمل كمحرك احادي الفاز, وتحديد قيمه المكثف

يمكن تشغيل محركات ثلاثية الفاز (380v) على جهد أحادي الفاز (220v) للمحركات ذات القدرات الصغيرة التي لا تتجاوز قدرتها 1.5 حصان ميكانيكي، ولكن عند تحويل المحرك ليعمل بالفولطية الاحادية فأن قدرته سوف تقل ويمكن ان يفقد ثلث قدرته من قدرته الأصلية. ويتم التحويل بتوصيل مكثف تشغيل كما في الاشكال التالية وتُحسب قيمة المكثف بشكل تقريبي حسب استطاعه المحرك:
يتم توصيل مكثف 50 ميكروفاراد 450 فولت لكل حصان ميكانيكي واحد, عند عمل المحرك على الجهد 220 فولت " فاز واحد".
اي ان المحرك الذي قدرته 1.5 HP يتم توصيله بمكثف سعته 75 ميكروفاراد وبجهد 450 فولت.
في الاشكال التالية نبين كيفية توصيل المكثف مع ملفات المحرك.

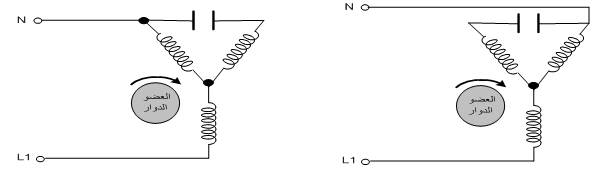

حيث الشكل التالي يوضح توصيل ملفات المحرك في حال التوصيل النجمي (Star) وكيفية عكس اتجاه دورانه:






اما الشكل التالي فيوضح كيفية توصيل ملفات المحرك في حالة التوصيل المثلثي وكيفية عكس اتجاه دورانه:


اما الشكل التالي فيبين كيفية التوصيل العملي على لوحة بيانات للمحرك وعكس اتجاه دورانه لتوصيل النجمة (Star).



اما الشكل التالي فيبين كيفية التوصيل العملي على لوحة بيانات للمحرك وعكس اتجاه دورانه لتوصيل المثلث (Delta).




المصدر: موسوعه الكهرباء والتحكم
